Ni understasjoner. En komplett endring.

Zikai Electric fullfører utskifting av kondensator på ni transformatorstasjoner i amerikansk stil i Kashgar, Xinjiang

Ute i de vindblåste delene av Kashgar har ni transformatorstasjoner i amerikansk stil nettopp fått byttet ut kondensatorkompensasjonsenhetene sine – gamle kondensatorer ut, nye banker inn, fasesjekker og byttetester utført. På papiret ser det ut som et enkelt arbeid. Det som faktisk avgjør hvordan disse enhetene oppfører seg det neste tiåret, er imidlertid alt du ikke kan se på et fotografi.

1. Prosjekt på et øyeblikk

2. Hvorfor et kondensatorskifte fortjener omsorg

I et lavspentdistribusjonssystem er kondensatorbanken den stillegående komponenten ingen legger merke til - før den svikter, og da blir en hel seksjon påvirket. Dens jobb er reaktiv effektkompensasjon. Gjør det riktig og effektfaktoren holder seg stabil, linjestrømmen faller og effektiv transformatorkapasitet frigjøres. Gjør det feil og tapene stiger, spenningen svinger, og kraftfaktoravgifter begynner å ruve.

Derfor er utskifting av kondensator aldri en enkel lik-for-liknende bytting. Kondensatorer som har vært i bruk i årevis, mister kapasitans, buler og degraderes internt. Hvis nye enheter slippes tilbake til de samme posisjonene uten å adressere koblingskoordinering, seriereaktortilpasning og skapledninger og merking, er neste feil bare et spørsmål om tid.

En kondensatorbytte er en sjanse til å tilbakestille systemet – gjenopprette kompensasjonsevnen, bytte pålitelighet og servicevennlighet til den konstruerte tilstanden i én omgang.

3. På stedet: Hver enhet åpnet og kontrollert

Ni enheter fordelt på en utendørs tomt betyr spredte arbeidsfronter og et tett vindu. Dette er feltrekorden fra jobben.

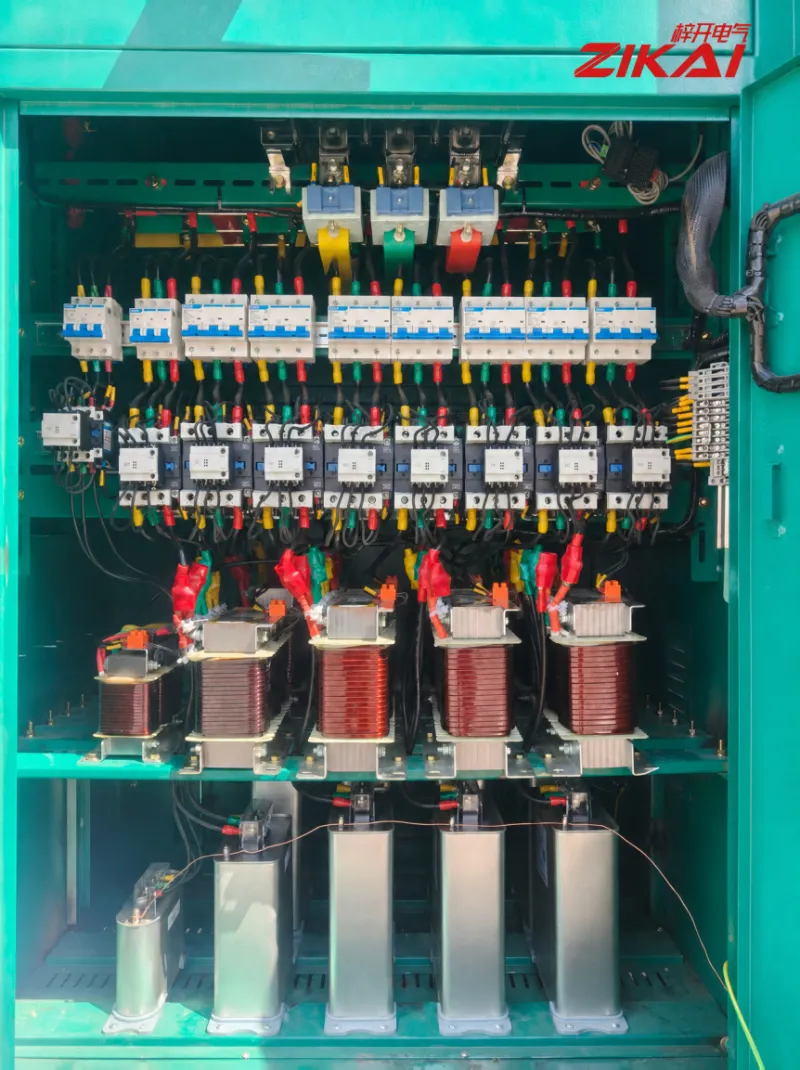

Figur 01  Innsiden av kondensatorkompensasjonsskapet. Fra topp til bunn: automatsikringer for grenbeskyttelse, koblingskontaktorer, seriereaktorer og lavspennings parallellkondensatorbanken ved basen. Samleskinner og utgående ledere er fasekodet gul, grønn og rød, med ledningsnummerhylser på hver krets og isolasjonsstøvler på termineringene - detaljer som direkte bestemmer hvor raskt en inspeksjon eller feil kan spores senere.

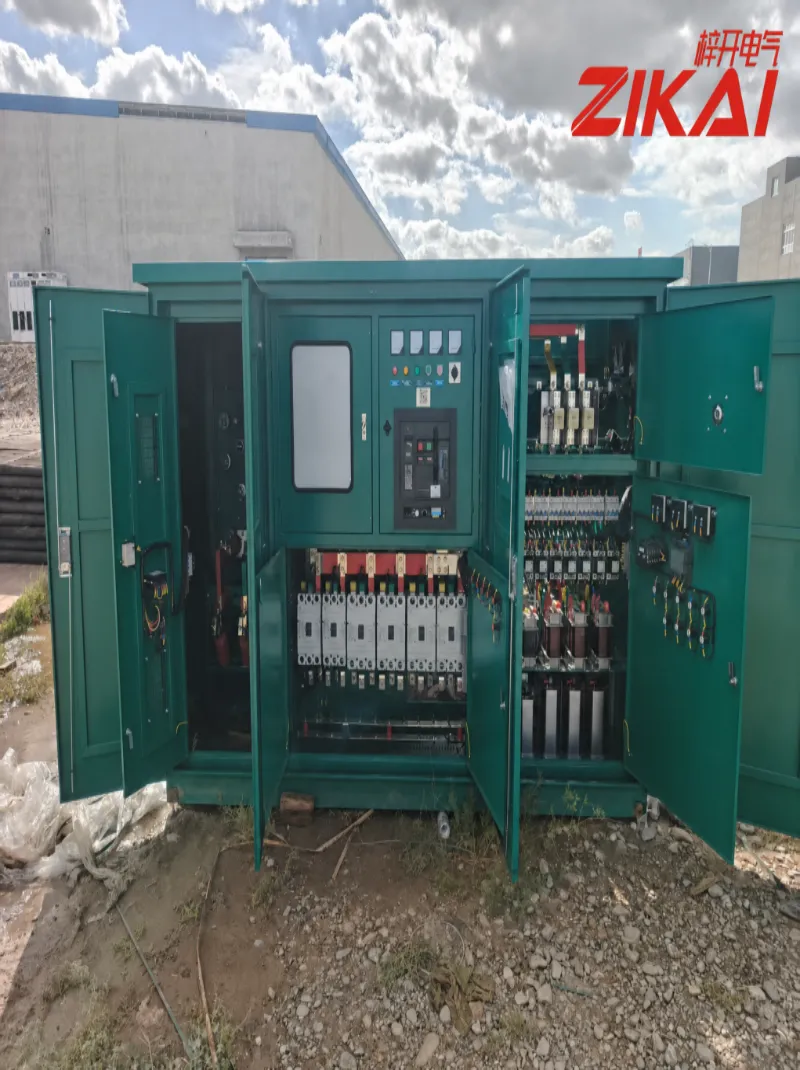

Figur 02  Innsiden av lavspenningsrommet til en transformatorstasjon. Formstøpte effektbrytere, målere og indikatorlamper er gruppert sammen, med kondensatorkompensasjonskretsene til høyre. Hvordan komponenter legges ut med dørene åpne er den klareste oversikten over om en enhet vil være enkel å vedlikeholde.

Figur 03  Eksteriør av lavspenningsrommet til en utendørs transformatorstasjon. De gule advarselsskiltene "Lavspenningsrom / Kun autorisert personell" er intakte og leselige – et grunnleggende krav for sikkerhet på stedet og en obligatorisk gjenstand ved overleveringsinspeksjoner.

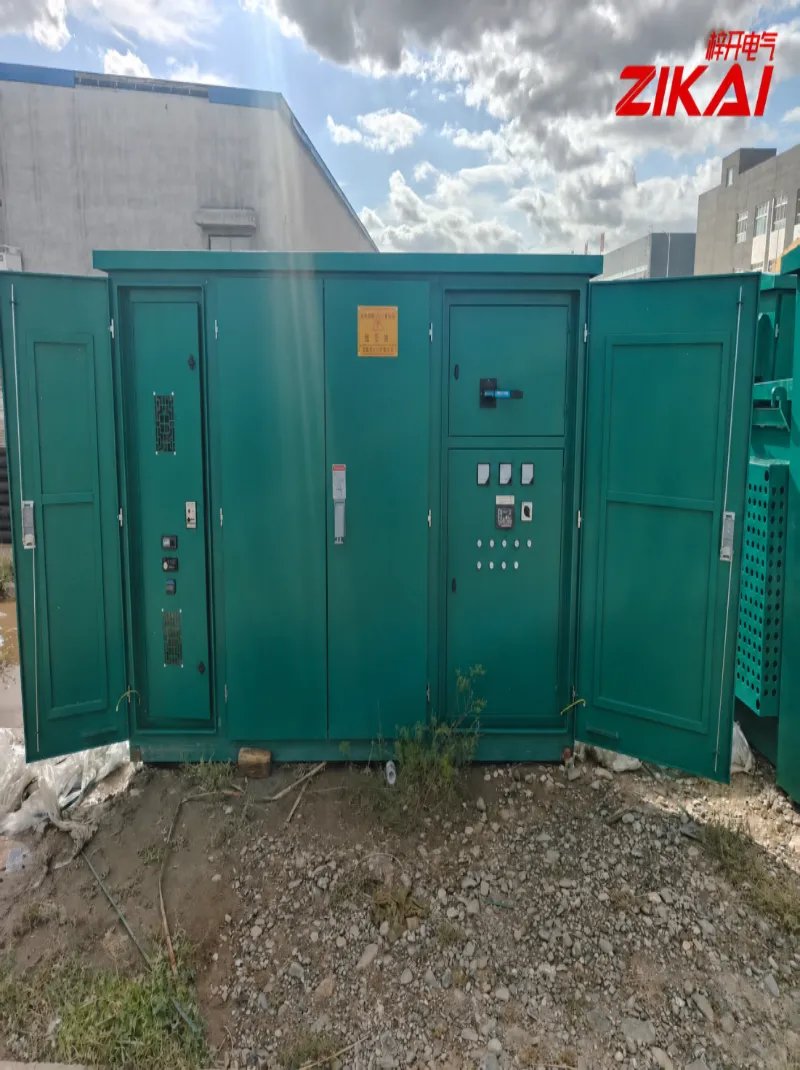

Figur 04  Kompensasjonsrom for høyspent, lavspent og kondensator side om side. Kondensatorkompensasjonsrommet er det denne jobben sentrerte seg om. Når kapslingene er plassert på utendørsbasen, må forsegling, ventilasjon og jordingskontinuitet også bekreftes enhet for enhet.

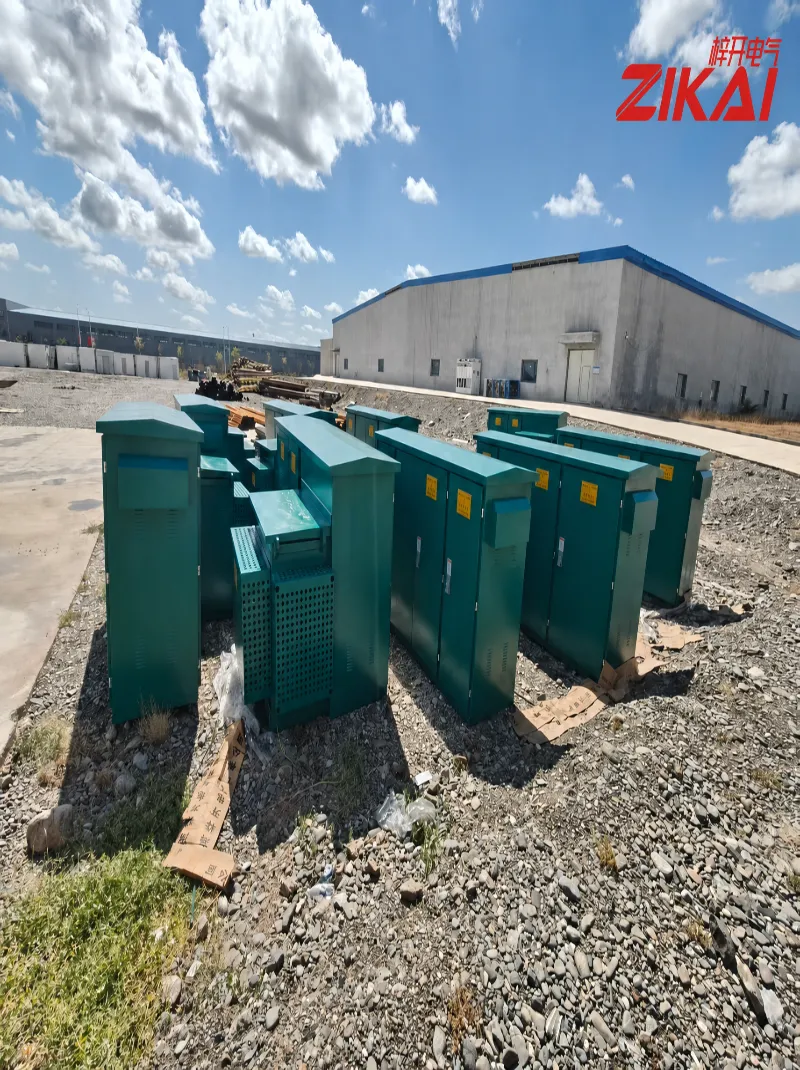

Figur 05  Utstyr levert til stedet og klargjort for installasjon. Utendørs arbeid betyr å konkurrere med vær, vindblåst sand og forholdene på stedet - hvor stramt arbeidssekvensen er planlagt avgjør ofte leveringstempoet.

4. Tre detaljer vi ikke går på akkord med

1. En kondensator er ikke "inne" før koblingskretsen er kontrollert

Kondensatorkretser fungerer normalt sammen med seriereaktorer, som demper harmonisk forsterkning og begrenser innkoblingsstrømmen ved bytte. Hvis tilstanden til reaktoren og kontaktoren ignoreres under en utskifting, kan en splitter ny kondensatorbank bli utsatt for et innbrudd langt utover det den er designet for.

2. Skaputførelse avgjør vedlikeholdskostnaden om ti år

Fasefargekoding, ledningsnummerhylser, terminalisolasjonsstøvler, selebunting, samleskinnefesting og dreiemoment - dette er delene som ser umerkelig ut på et akseptfotografi, og som en tekniker vil være avhengig av et tiår senere. Utført på riktig måte kan en feil spores på ti minutter. Uforsiktig kan det ta en hel dag.

3. Ni enheter, en standard

Hvis komponentoppsett, fasedefinisjon og merking er forskjellig fra enhet til enhet på samme sted, blir vedlikehold gjetning. Vi brukte en enkelt arbeidsstandard og merkekonvensjon på tvers av alle ni enhetene og førte fotografier på stedet, slik at utstyret er sporbart fra dagen det blir overlevert.

5. Hva kunden får

• Kompensasjon gjenopprettet – reaktiv kompensasjon er tilbake på normale nivåer, noe som forbedrer effektfaktor og spenningskvalitet, bidrar til å kutte ledningstap og lette belastningen på transformatorer.

• Mer pålitelig svitsjing – forholdet mellom kondensatorer, reaktorer og kontaktorer er reetablert, noe som reduserer risikoen for sekundær skade fra unormal svitsjing.

• Enklere vedlikehold – et konsekvent fasefarge- og ledningsnummerskjema gjør inspeksjon, feilplassering og utskifting av reservedeler raskere.

• En dokumentert prosess – viktige stadier fotograferes og arkiveres, klare til å tas opp for fremtidig service eller systemutvidelse.

6. Om Zikai Electric

Zikai Electric (ZIKAI) produserer, ettermonterer og utfører service på komplette kraftutstyrspakker - fra transformatorstasjoner og kondensatorkompensasjonsenheter til tilhørende distribusjons- og kabelforbindelsesutstyr. Vårt arbeid er konkret: gjør utstyr stabilt, brukbart og problemfritt under reelle driftsforhold.

Kashgar er ett stopp på den ruten. Fra fuktige kystområder til det vindblåste nordvest med sine brede temperatursvingninger, utstyr fungerer aldri under laboratorieforhold – og det er nettopp grunnen til at vi insisterer på å få hver avslutning og hver etikett riktig.
