Drevet av den globale energiomstillingen og storskala nettoppgraderingerVakuumbryter(VCB) – en av de mest brukte beskyttelsesenhetene i kraftsystemer – gjennomgår en systematisk transformasjon. Denne utviklingen flytter VCB-er fra en dominerende posisjon innen mellomspenning til høyspentapplikasjoner, og fra en enkel svitsjfunksjon mot intelligente nettnoder. Bransjen erkjenner bredt at VCB-er har gått inn i en andre vekstkurve preget av miljøvennlige alternativer, digital integrasjon og ekstrem miljøtilpasningsevne.

I. Markeds- og teknologidrivere: VCB går inn i en ny iterasjonssyklus

Kjernefordelen med vakuumbrytere ligger i det avbrytende mediet – selve vakuumet – som gir null karbonutslipp, sterk avbrytingsevne, lang elektrisk levetid og vedlikeholdsfri drift. I mellomspenningsområdet (12kV–40,5kV) har VCB lenge vært den dominerende løsningen. Ved høyere spenningsnivåer (72,5 kV og over) har imidlertid SF₆-kretsbrytere beholdt sin ledende posisjon på grunn av deres utmerkede isolasjonsytelse. Siden SF₆ har et ekstremt høyt globalt oppvarmingspotensial (omtrent 23 900 ganger det for CO₂), møter bruken stadig strengere internasjonale forskrifter og karbonbegrensninger.

Denne bakgrunnen gir en klar teknisk drivkraft for å utvide vakuumbryterteknologien til høyspentoverføringsapplikasjoner. Gjeldende ordinære tekniske utviklingsretninger inkluderer: å øke tålespenningsevnen til enkeltbrytende vakuumavbrytere, bruk av multi-break-serieteknologi på 126kV og over, og hybridløsninger som kombinerer miljøvennlig gassisolasjon med vakuumavbrudd.

Sammenligning av miljøpåvirkning av forskjellige avbruddsmedier

II. Høyspenningsvakuumteknologi: Fra "trend" til "ingeniørvalidering"

Å bruke vakuumbrytere på overføringsspenningsnivåer krever å overvinne flere viktige tekniske utfordringer.

For det første isolasjonsevnen til vakuumavbrytere. Etter hvert som spenningsnivåene øker, har pre-strike-karakteristikkene til vakuumgapet, kontaktflatens tilstand og elektrisk feltuniformitet en betydelig forsterket innvirkning på isolasjonsytelsen. Vanlige tekniske tilnærminger inkluderer optimalisering av kontaktstrukturer (som aksiale magnetfeltkontakter), forbedring av vakuumnivået til avbryteren og bruk av komposittisolasjonsstrukturer.

For det andre, høyhastighetsrespons av driftsmekanismen. Høyspentvakuumbrytere krever vanligvis kortere totale avbruddstider, noe som stiller høyere krav til de mekaniske egenskapene til driftsmekanismen. Fjærmekanismer, permanentmagnetiske aktuatorer og elektromagnetiske frastøtningsmekanismer har hver sine fordeler og ulemper når det gjelder rask åpning, innledende åpningshastighet og spredningskontroll.

For det tredje, spenningsdeling i multi-break serieforbindelser. Ved spenningsnivåer på 126kV og over øker de tekniske vanskelighetene og kostnadene for enkeltbrytere vakuumavbrytere betydelig, noe som gjør multi-break seriekobling til et praktisk ingeniøralternativ. Imidlertid møter multi-break serieforbindelser utfordringer med både statiske og dynamiske spenningsfordelingsubalanser, som krever løsninger som graderingskondensatorer eller synkron kontrollteknologi.

I følge offentlig tilgjengelig bransjeinformasjon har flere nasjonale og internasjonale bryterutstyrsprodusenter og forskningsinstitusjoner fullført prototypeutvikling på 126kV-nivå og har gått inn i ingeniørvalideringsfasen. Denne fremgangen betraktes i industrien som et betydelig skritt mot å utvide vakuumsvitsjeteknologi til høyspenningsapplikasjoner.

Tekniske egenskaper for vakuumkretsbrytere etter spenningsnivå

III. Smart integrasjon: VCB utvikler seg fra "Switching Element" til "Perception Node"

Innenfor rammen av distribusjonsautomatisering og intelligente drift/vedlikeholdssystemer, får vakuumbrytere en ny rolle. Tradisjonelle VCB-er fokuserer på feilisolering og linjebeskyttelse. Den nye generasjonen av primær-sekundære integrerte VCB-er integrerer dyptgående strøm-/spenningsføling, kraftuttak, tilstandsovervåking, kommunikasjon og beskyttelseskontrollfunksjoner.

Nærmere bestemt inkluderer teknisk konsensus i industrien: kompakt integrert design av elektroniske instrumenttransformatorer med vakuumavbryteren; kontrollerens evne til raskt å identifisere og fjerne kortslutningsfeil (vanligvis innen noen få sykluser); støtte for rask automatisk gjenlukking; og funksjoner for feilregistrering og fjernkommunikasjon.

Videre, med den økende etterspørselen etter fornybar energinettintegrasjon, øker også kravet til VCB-er om å avbryte høye DC-komponenter. Kortslutningsstrømmer på sol-, vind- og energilagringssystemsiden inneholder ofte en betydelig andel DC-komponenter, noe som utgjør tekniske utfordringer utover de tradisjonelle AC-systemer.

Funksjonelle moduler av primær-sekundær integrerte smarte VCB-er

Sammenligning av ulike nivåer av smart integrasjon

IV. Ekstrem miljøtilpasningsevne: Høy inntrengningsbeskyttelse blir nøkkelen for utendørsprodukter

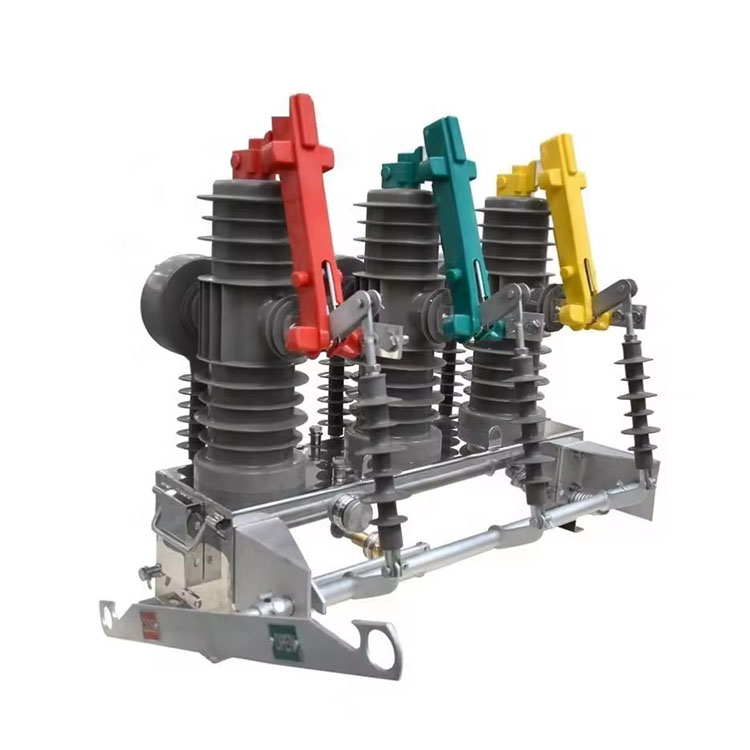

Utendørs polmonterte vakuumbrytere fungerer i komplekse og variable miljøer. Fuktighet, kondens, salttåke, ekstreme temperaturer og støv er vanlige årsaker til utstyrssvikt. Blant disse er isolasjonsforringelse og mekanismekorrosjon forårsaket av kondens de mest fremtredende problemene.

For å adressere dette smertepunktet, har økning av den generelle inntrengningsbeskyttelsen (IP)-vurderingen blitt en viktig teknisk oppgraderingsretning for utendørs VCB-er de siste årene. Bransjeledende praksis har hevet beskyttelsesgradene fra tradisjonell IP54 til IP67 eller til og med IP68. IP67 betyr at utstyret kan tåle midlertidig nedsenking i vann uten skade, mens IP68 betyr evnen til å fungere mens det er kontinuerlig nedsenket under spesifiserte forhold.

Nøkkelteknologier for å oppnå høye IP-klassifiseringer inkluderer: tetningsgrensesnittdesign mellom avbryteren og mekanismehuset, korrosjonsbestandig behandling av driftsmekanismen og optimalisering av tetningsstrukturer mellom bøssingsisolatorer og huset.

Sammenligning av utendørs VCB-er etter Ingress Protection Rating
