Igangkjøring fullført hos Shandong Hongzhitai New Energy Technology, Xintai

1. Igangkjøring fullført

Koblingsinstallasjonen ved Shandong Hongzhitai New Energy Technology Co., Ltd. i Xintai, Shandong, er ferdigstilt.

Igangkjøring er stadiet der utstyr slutter å være en installasjon og begynner å være et fungerende system. Hver krets spores tilbake til tegningen, hver beskyttelsesanordning er innstilt og bevist, og hver forrigling, signal og indikasjon bekreftes for å fortelle sannheten om utstyret bak.

Først når alt dette er gjort, blir rommet på disse fotografiene en transformatorstasjon i stedet for en rad med skap.

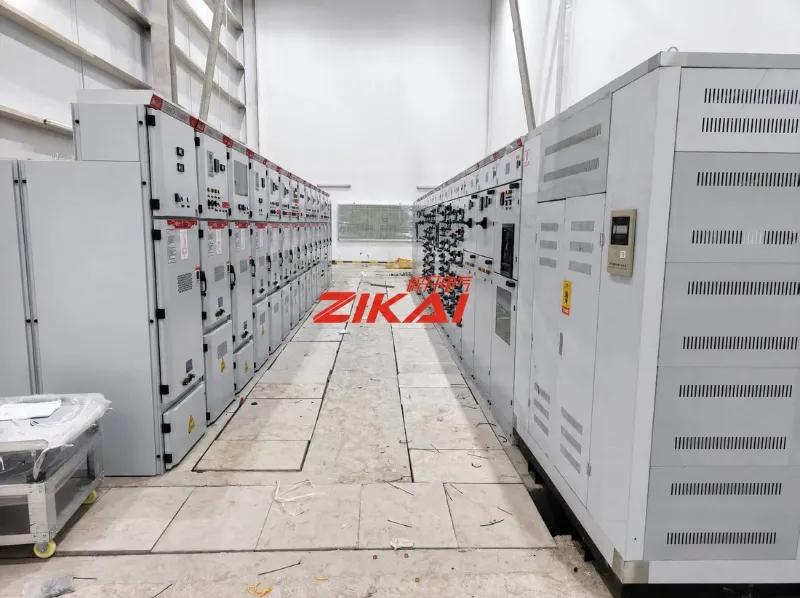

Figur 01  Mellomspenningsbryterrommet på Xintai-anlegget, med KYN28A-12-panelene plassert i to rader vendt mot hverandre på tvers av operasjonsgangen.

2. Hva ble installert: KYN28A-12 metallkledd bryterutstyr

Hovedutstyret er KYN28A-12 metallkledd uttrekkbart koblingsanlegg: innendørs, trefaset, 50 Hz, bygget for enkelt-samleskinne og enkelt-samleskinne seksjonaliserte systemer fra 3,6 kV til 12 kV.

Dens funksjon er å motta og distribuere elektrisk energi og å kontrollere, beskytte og overvåke kretsene som er koblet til den - noe som gjør det til punktet der innkommende forsyning, utgående matere, måling og beskyttelse møtes i ett rom.

Arrangementet er lesbart på panelfrontene. Kjørehodet bærer det innkommende isolasjonspanelet for den første samleskinneseksjonen og det innkommende panelet for det andre, etterfulgt av effektbryterpaneler med 630 A-klassifisering merket på forsiden.

Hvert panel er identifisert med nummer – G01, G02 og videre – sammen med QR-kodet identifikasjon, enkeltlinjediagrammer og sikkerhetsadvarsler.

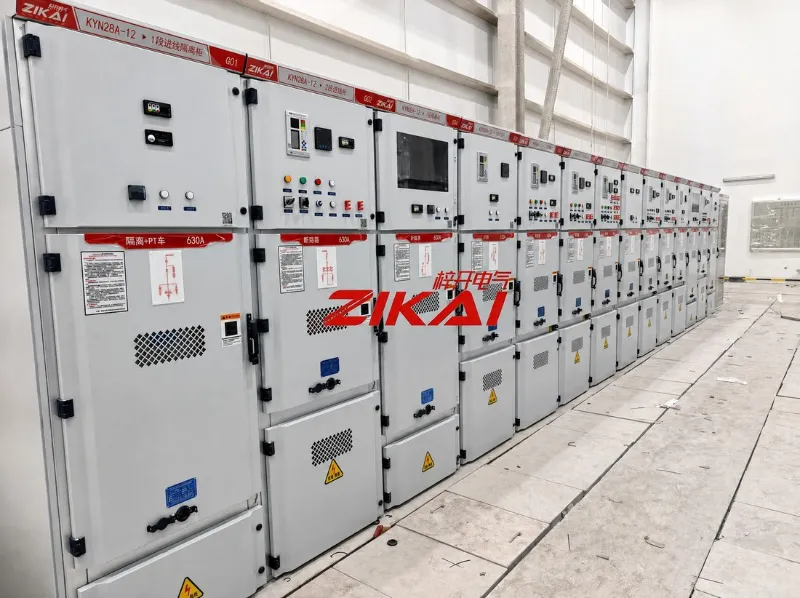

Figur 02  KYN28A-12-paneler. Panelnummerering, kretsnavn, 630 A-klassifiseringer, enkeltlinjediagrammer og QR-kodet identifikasjon på frontene.

3. DC-batteriskjermen

Ved siden av bryteren sitter DC batteriskjermen. Det er standby-kilden som holder beskyttelse, kontroll og indikasjon i live når hovedforsyningen ikke er der - som er akkurat det øyeblikket disse kretsene betyr mest.

Skjermen kombinerer lade- og distribusjonsdelen med selve batteribanken, slik at hele DC-systemet kan inspiseres på ett sted. På bildene sitter batteristrengen og det instrumenterte frontpanelet i samme kabinett.

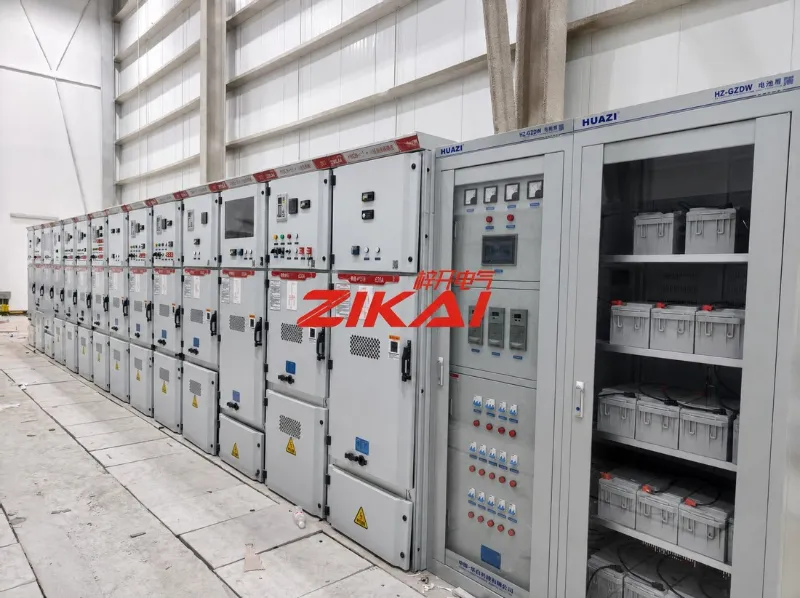

Figur 03  DC-batteriskjermen, med det instrumenterte frontpanelet og batteribanken plassert i samme kabinett.

4. Hva "igangkjøring fullført" betyr

En igangkjøringssignering er en liste over ting som ble gjort. Vår lyder slik:

• Hver krets spores og bekreftes mot tegningene, panel for panel

• Beskyttelsesinnstillinger brukt slik de er designet og vist seg å fungere

• Uttrekkbare lastebiler sjekket for innretting og utskiftbarhet langs oppkjøringen

• Låser og sikkerhetsluker er verifisert, så ingen panel kan betjenes utenfor rekkefølge

• Indikasjon, måling og alarmsignaler bekreftet mot forholdene på stedet

• Isolasjons- og dielektriske tester bestått før strømtilførsel

• Merking, diagrammer og det fysiske nettstedet er i samsvar

Ingenting av det er synlig på et fotografi. Alt avgjør om rommet oppfører seg slik tegningen sier.

5. Site Record

To visninger av samme løp: hele lengden av koblingsutstyrslinjen, og betjeningsgangen mellom radene. Gulvmerker, adkomstklaring og plasseringen av hvert panel mot nummeret er en del av det som kontrolleres på dette stadiet.

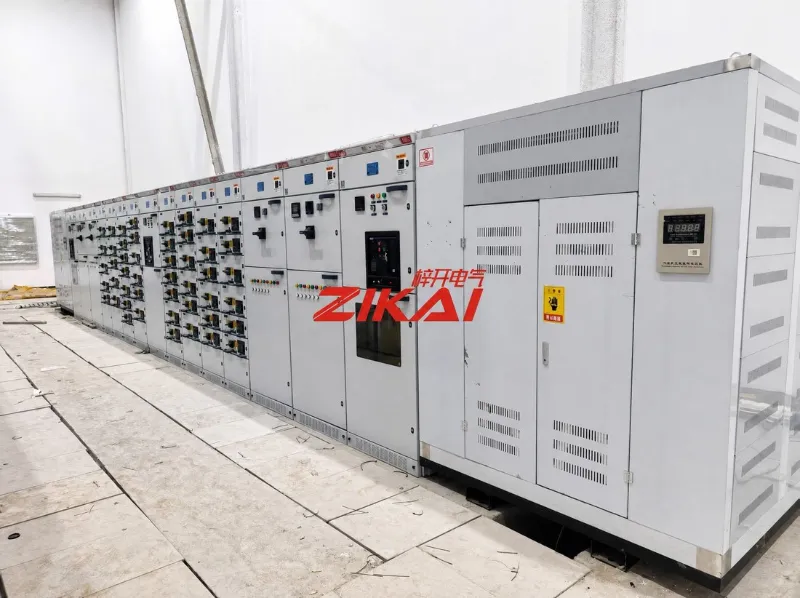

Figur 04  Sentralutstyrslinjen sett langs dens lengde, med panelfronter, beskyttelsesenheter og instrumentpaneler i rekkefølge.

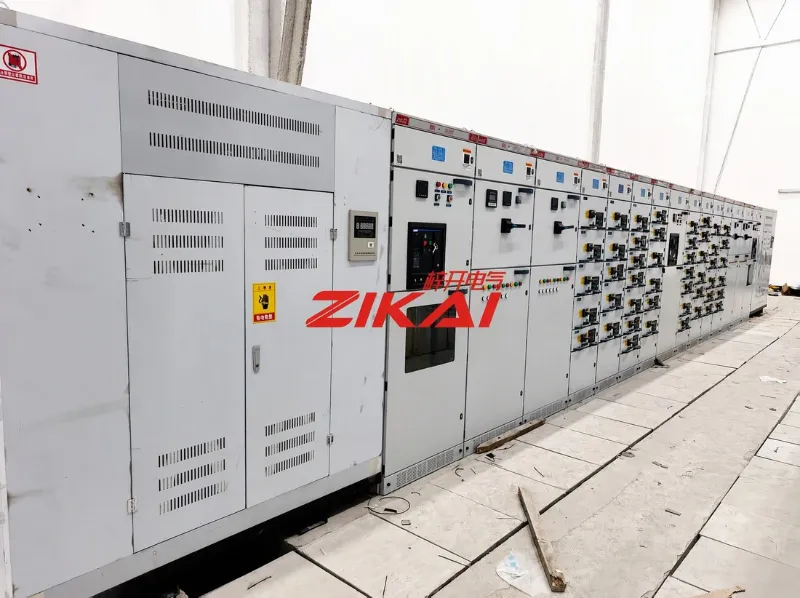

Figur 05  Driftsgangen. Panelfronter, klassifiseringer og sikkerhetsadvarsler, med tilgangsklaring holdt fri langs løypa.

6. Om Zikai Electric

Shanghai Zikai Electric Co., Ltd. (ZIKAI) produserer, ettermonterer og utfører service på komplette kraftutstyrspakker: mellomspenningsbryterutstyr, lavspentdistribusjonsenheter, understasjoner av bokstype, polmonterte og utendørs vakuumbrytere, kondensatorkompensasjonsenheter og tilhørende distribusjonsutstyr.

Prosjekter leveres fra utstyrsforsyning til installasjon og igangkjøring.

Redaktørens notat - bare de oppgitte fakta ble brukt: klientnavnet, plasseringen og fullføringen av idriftsettelse. KYN28A-12-beskrivelsen og 630 A-vurderingen er hentet fra industridokumentasjon og fra merker som er lesbare på panelene; ingen panelantall, prosjektverdi eller tidsplan er oppgitt. Bildetekster beskriver bare det som er synlig på hvert fotografi.
